اجزای اصلی جرثقیل دروازه ای چیست؟

جرثقیل دروازه ای در بسیاری از صنایع، از کارگاه های ساختمانی گرفته تا محوطه های حمل و نقل، نقش مهمی در بلند کردن و جابجایی مواد سنگین ایفا می کند. به عنوان یک تامین کننده پیشرو جرثقیل دروازه ای، اغلب در مورد اجزای اصلی تشکیل دهنده این ماشین های قدرتمند سؤال می شود. درک بخش های کلیدی جرثقیل دروازه ای برای اطمینان از عملکرد مناسب، نگهداری و ایمنی آن ضروری است. در این پست وبلاگ، من اجزای اصلی یک جرثقیل دروازه ای را توضیح می دهم و توضیح می دهم که چگونه با هم کار می کنند تا وظایف بلند کردن خود را به طور موثر انجام دهند.

ساختار دروازه ای

در قلب جرثقیل دروازه ای ساختار آن قرار دارد که چارچوب و پشتیبانی را برای تمام اجزای دیگر فراهم می کند. ساختار دروازه به طور معمول از دو بخش اصلی تشکیل شده است: تیرها و پاها.

تیر انداز

تیرها تیرهای افقی هستند که بین پایه های جرثقیل دروازه ای قرار دارند. آنها وظیفه پشتیبانی از چرخ دستی و بالابر و همچنین بار در حال بلند شدن را بر عهده دارند. تیرچه ها بسته به طراحی و ظرفیت جرثقیل می توانند تک یا دوتایی باشند.

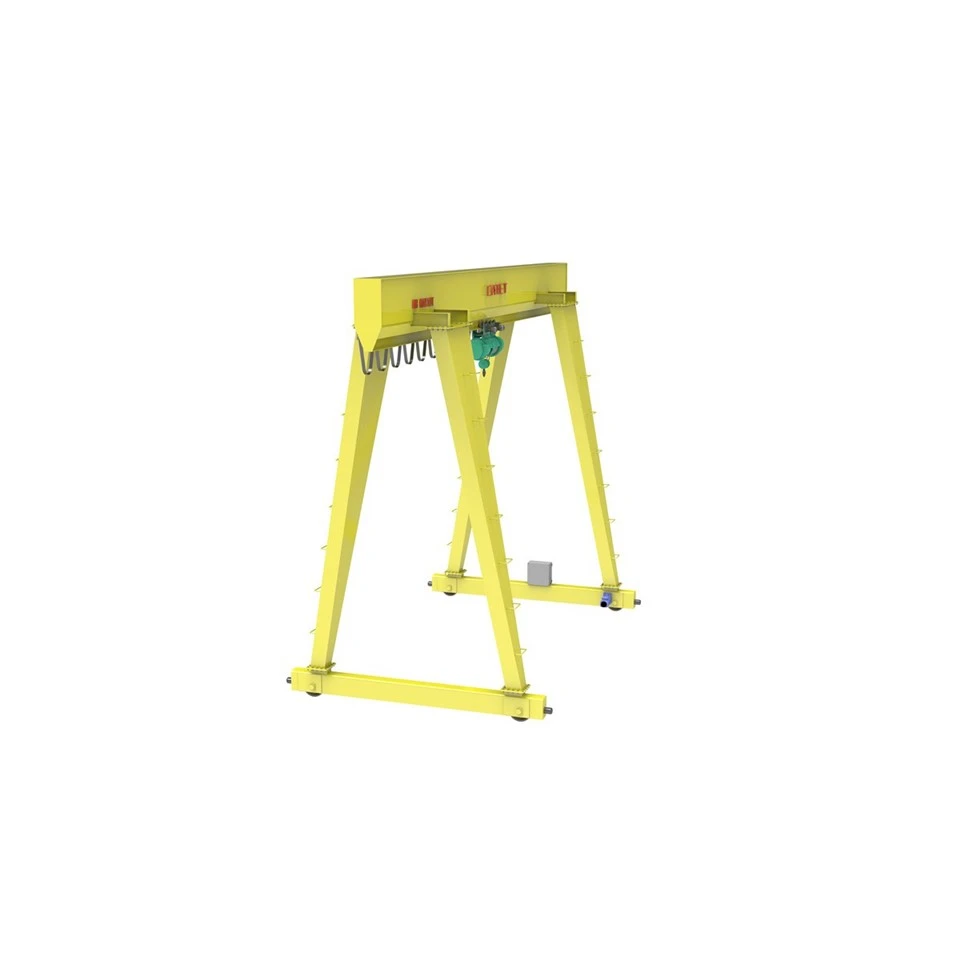

• تک تیر: Aجرثقیل دروازه ای تک تیریک گزینه مقرون به صرفه برای کاربردهای سبک تر است. دارای یک تیر افقی تکی است که چرخ دستی و بالابر را پشتیبانی می کند. جرثقیل های دروازه ای تک تیر اغلب در کارگاه ها، انبارهای کوچک یا برای فرآیندهای تولید سبک تر که ظرفیت بار مورد نیاز نسبتاً کم است استفاده می شود.
• تیر دوبل: جرثقیل دروازه ای دو تیر دارای دو تیر افقی می باشد. این نوع پیکربندی می تواند بارهای سنگین تری را تحمل کند و پایداری بیشتری را فراهم کند. معمولاً در تأسیسات بزرگ صنعتی، بنادر و کارخانه‌های کشتی‌سازی که اقلام بزرگ و سنگین نیاز به بلند کردن و جابجایی دارند استفاده می‌شوند.

پاها

پایه های یک جرثقیل دروازه ای تکیه گاه های عمودی هستند که تیرها را بالا نگه می دارند. آنها وزن جرثقیل، بار و هر نیروی دینامیکی را به زمین منتقل می کنند. پایه ها به گونه ای طراحی شده اند که قوی و پایدار باشند و طراحی آنها بسته به کاربرد و محیطی که جرثقیل در آن مورد استفاده قرار خواهد گرفت، می تواند متفاوت باشد. برخی از جرثقیل های دروازه ای دارای پایه های ثابت هستند که به طور دائم بر روی پایه نصب می شوند، در حالی که برخی دیگر دارای پایه های متحرک هستند که به جرثقیل اجازه می دهد تا در طول مسیر حرکت کند یا حتی بدون مسیر کار کند، مانند موردجرثقیل دروازه ای قابل حمل / جرثقیل دروازه ای بدون مسیر.

چرخ دستی

واگن برقی جزء مهمی است که در امتداد تیرهای جرثقیل دروازه ای حرکت می کند. به عنوان سکویی برای بالابر عمل می کند و وظیفه حرکت افقی بار را بر عهده دارد. چرخ دستی معمولاً توسط یک موتور الکتریکی تغذیه می شود، اگرچه در برخی موارد، می توان آن را به صورت دستی نیز کار کرد.

• مکانیسم حرکت: چرخ دستی برای حرکت در امتداد تیرها از چرخ یا غلتک استفاده می کند. این چرخ‌ها به گونه‌ای طراحی شده‌اند که به آرامی روی مسیرهای تیر حرکت کنند و حرکت دقیق بار را تضمین کنند. موتور چرخ ها را به حرکت در می آورد و یک سیستم کنترل به اپراتور اجازه می دهد تا چرخ دستی را به جلو، عقب و با سرعت های مختلف حرکت دهد.
• ظرفیت و طراحی: ظرفیت چرخ دستی طوری طراحی شده است که با ظرفیت کلی جرثقیل دروازه ای مطابقت داشته باشد. برای پشتیبانی از بالابر و بار در حال بلند کردن ساخته شده است. چرخ دستی ها را می توان با پیکربندی های مختلفی طراحی کرد، مانند کامیون های انتهایی که به بالابر متصل می شوند و در امتداد تیرها حرکت می کنند.

بالابر

بالابر بخشی از جرثقیل دروازه ای است که وظیفه بلند کردن و پایین آوردن بار را بر عهده دارد. بر روی چرخ دستی نصب می شود و یکی از حیاتی ترین اجزا در عملکرد جرثقیل است.

• انواع بالابر: انواع مختلفی از بالابرها در جرثقیل دروازه ای مورد استفاده قرار می گیرند، از جمله بالابرهای سیمی و بالابرهای زنجیری.
  • بالابرهای طناب سیمی: این بالابرها برای بلند کردن بار از یک طناب سیمی به دور درام استفاده می کنند. آنها قادر به تحمل بارهای سنگین هستند و معمولاً در کاربردهای صنعتی که به ظرفیت بالابری بالا نیاز است استفاده می شوند.
  • بالابر زنجیر: بالابرهای زنجیره ای از زنجیر برای بلند کردن بار استفاده می کنند. آنها اغلب برای بارهای سبک تر و در کاربردهایی که به دقت و طراحی فشرده تر نیاز است استفاده می شود.
• مکانیسم بالابر: بالابر توسط یک موتور الکتریکی یا در برخی موارد از یک سیستم هیدرولیک تغذیه می شود. موتور درام یا چرخ زنجیر را به حرکت در می آورد که به نوبه خود بار را افزایش یا کاهش می دهد. یک سیستم ترمز نیز یک بخش ضروری بالابر است تا اطمینان حاصل شود که بار هنگامی که به ارتفاع مورد نظر می رسد ثابت می ماند.

سیستم برق

سیستم الکتریکی جرثقیل دروازه ای وظیفه تامین انرژی تمامی قطعات متحرک از جمله چرخ دستی، بالابر و هر سیستم کنترلی را بر عهده دارد. این شبکه پیچیده ای از سیم ها، کلیدها و موتورها است که باید به دقت طراحی و نگهداری شوند.

• منبع تغذیه: جرثقیل های دروازه ای معمولاً برق را از یک منبع الکتریکی خارجی مانند شبکه برق می گیرند. سپس نیروی الکتریکی در سراسر جرثقیل به اجزای مختلف توزیع می شود. ولتاژ و آمپر مورد نیاز سیستم الکتریکی به اندازه و ظرفیت جرثقیل بستگی دارد.
• سیستم کنترل: سیستم کنترل به اپراتور اجازه می دهد تا حرکت چرخ دستی، بالابر و سایر عملکردهای جرثقیل دروازه ای را مدیریت کند. این می تواند یک کنترل آویز ساده باشد که اپراتور در دست دارد یا یک سیستم کنترل از راه دور رادیویی پیچیده تر. سیستم کنترل شامل سوئیچ ها، دکمه ها و سنسورهایی است که عملکرد ایمن و دقیق جرثقیل را تضمین می کند.

سیستم ترمز

سیستم ترمز یک جزء ایمنی حیاتی جرثقیل دروازه ای است. طراحی شده است تا حرکت چرخ دستی و بالابر را به سرعت و ایمن متوقف کند و از سقوط بار یا حرکت غیرمنتظره جرثقیل جلوگیری کند.

• ترمزهای واگن برقی: از ترمزهای چرخ دستی برای توقف حرکت چرخ دستی در طول تیرها استفاده می شود. آنها می توانند ترمزهای مکانیکی یا الکترومغناطیسی باشند. ترمزهای مکانیکی از اصطکاک برای متوقف کردن چرخ ها استفاده می کنند، در حالی که ترمزهای الکترومغناطیسی از یک میدان الکترومغناطیسی برای درگیر کردن مکانیسم ترمز استفاده می کنند.
• ترمز بالابر: ترمزهای بالابر وظیفه نگه داشتن بار را در زمان بلند کردن آن بر عهده دارند. آنها به گونه ای طراحی شده اند که از کار بیفتند - ایمن، به این معنی که اگر قطع برق یا مشکل دیگری وجود داشته باشد، ترمزها به طور خودکار درگیر می شوند تا از افتادن بار جلوگیری شود.

کامیون های پایانی

کامیون های انتهایی بخش مهمی از ساختار جرثقیل دروازه ای هستند. آنها در انتهای تیرها قرار دارند و از چرخ هایی پشتیبانی می کنند که به جرثقیل اجازه می دهد در امتداد مسیر حرکت کند.

• چیدمان چرخ: کامیون‌های انتهایی معمولاً دارای مجموعه‌ای از چرخ‌ها هستند که به گونه‌ای طراحی شده‌اند که به آرامی در مسیر حرکت کنند. چرخ ها اغلب از فولاد با استحکام بالا ساخته می شوند تا در برابر وزن و استرس جرثقیل مقاومت کنند. چیدمان چرخ ها بسته به طراحی جرثقیل و نوع مسیری که از آن استفاده می کند می تواند متفاوت باشد.
• فرمان و تراز: در برخی موارد، کامیون های انتهایی ممکن است مکانیزم فرمانی داشته باشند که به جرثقیل اجازه می دهد در مسیرهای منحنی بچرخد یا حرکت کند. تراز مناسب کامیون های انتهایی و چرخ ها برای عملکرد روان جرثقیل و جلوگیری از سایش بیش از حد در مسیرها و چرخ ها بسیار مهم است.

کابین و ایستگاه کنترل اپراتور

کابین که به عنوان ایستگاه کنترل اپراتور نیز شناخته می شود، جایی است که اپراتور جرثقیل می نشیند و حرکت جرثقیل دروازه ای را کنترل می کند. محیط کاری راحت و ایمن را برای اپراتور فراهم می کند.

• دید و راحتی: کابین به گونه ای طراحی شده است که دید خوبی از محل کار ارائه می دهد و به اپراتور اجازه می دهد بار و محیط اطراف را به وضوح ببیند. همچنین مجهز به کنترل‌های ارگونومیک و صندلی راحت برای کاهش خستگی اپراتور در شیفت‌های طولانی است.
• ویژگی های ایمنی: کابین مجهز به امکانات ایمنی مانند دکمه های توقف اضطراری، آلارم و سیستم های تهویه است. این ویژگی ها ایمنی اپراتور و عملکرد صحیح جرثقیل را تضمین می کند.

گزینه های قابل حمل و موبایل

علاوه بر جرثقیل های دروازه ای ثابت سنتی، گزینه های قابل حمل و سیار نیز موجود است. به عنوان مثال،جرثقیل دروازه ای سیار قابل حمل برای مصارف صنعتیانعطاف پذیری را ارائه می دهد و می تواند به راحتی به مکان های مختلف در یک مرکز یا حتی بین سایت های مختلف شغلی منتقل شود. این نوع جرثقیل ها اغلب در عملیات های کوچکتر یا برای کارهای بلند کردن موقت استفاده می شوند.

نتیجه گیری

من به عنوان یک تامین کننده جرثقیل دروازه ای، اهمیت هر جزء را در تضمین عملکرد مطمئن و ایمن این ماشین های قدرتمند درک می کنم. از ساختار دروازه ای گرفته تا سیستم الکتریکی، هر بخش نقش مهمی در عملکرد جرثقیل ایفا می کند. چه به یک جرثقیل دروازه ای تک تیرچه برای کاربردهای سبک یا یک جرثقیل دو تیرچه سنگین برای عملیات صنعتی در مقیاس بزرگ نیاز داشته باشید، ما تخصص و محصولاتی را برای رفع نیازهای شما داریم.

اگر در بازار جرثقیل دروازه ای هستید یا در مورد قطعات و عملکرد آنها سوالی دارید، دریغ نکنید با ما تماس بگیرید. تیم متخصص ما آماده است تا به شما در انتخاب جرثقیل مناسب برای نیازهای خاص شما کمک کند و در طول فرآیند خرید و نصب پشتیبانی ارائه دهد. بیایید با هم کار کنیم تا راه حل مناسبی برای جرثقیل دروازه ای برای تجارت شما پیدا کنیم.

مراجع

• انجمن تولیدکنندگان جرثقیل آمریکا (20XX). استانداردهای طراحی و ایمنی جرثقیل دروازه ای.
• کتابچه راهنمای ماشین آلات صنعتی. (20XX). اجزاء و عملکرد جرثقیل دروازه ای.
